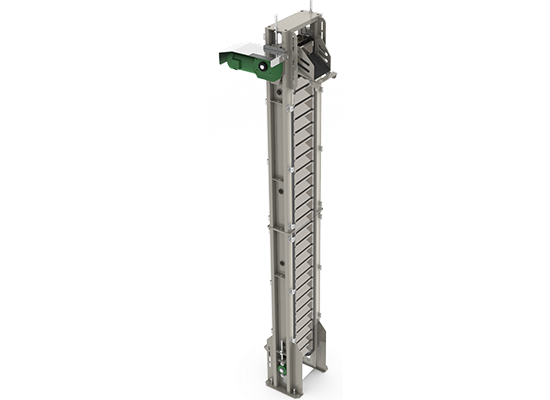

垂直コンベア
垂直コンベアは、ゴルフ練習場の設備として欠かせない高性能な搬送システムです。特に、練習場の広大な敷地や複数階の打席を有する施設において、集められたゴルフボールを迅速かつ効率的に目的の位置へ運ぶ役割を果たします。
このコンベアはチェーン駆動５球列バケット方式で、ボールを垂直方向にスムーズに昇降させることが可能。ボックス構造フレームで堅牢かつスリム。耐久性と安定した運用性を兼ね備え、大量のボールも連続して搬送することができます。設置が困難な場所でも多段

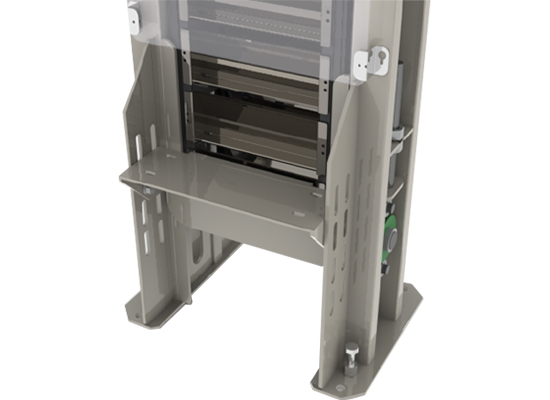

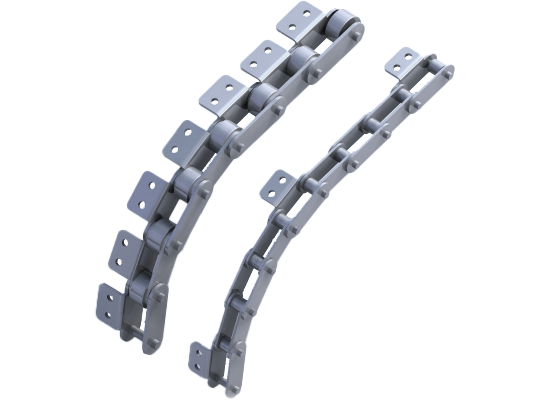

チェーンサイズを従来サイズからアップ、チェーン強度が約1.6倍に。またバケットに掛る負荷をチェーンの耳に分散させることで、バケットを強固に保持し、変形を回避します。

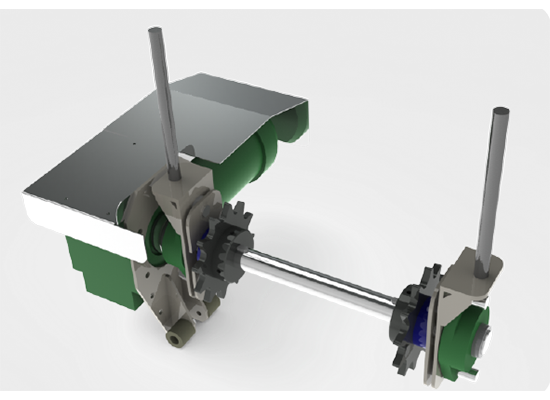

モーターとスプロケットを直結した直動方式を採用。またショックアブソーバーを配置することで、ボールの噛み込み等の衝撃をソフトに吸収、電流監視で未然に破損を回避します。

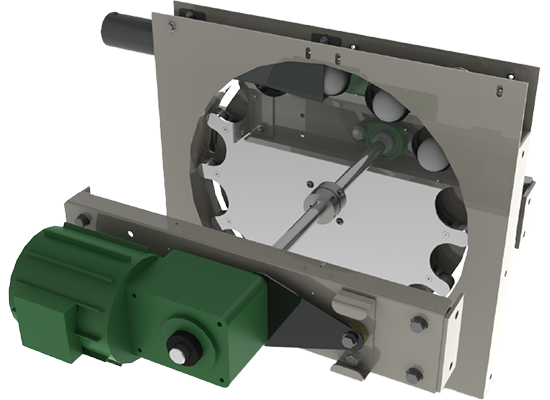

圧送機用整列機
洗浄機から排出したボール をコンプレッサーの圧力を利用し、この圧送機で、 各ベンダーに送球します。
簡易な装置構成でボールを搬送、ホースを敷設するだけで長距離搬送が可能です。
強制連続装填方式で安定した送球量を実現、ダクトからの直接ボール装填が可能でさらに低床設計で既存レイアレイアウトを意識することなく使用できます。
仕様
| サイズ | 幅500mm × 奥行600mm × 高さ500mm |
|---|---|
| 装填部幅 | 410mm × 床より140mm |
| 最大送球能力 | 10,000球 / 時間 |
| 最大搬送距離 | 150m(高さ3ｍ)現時記録 |

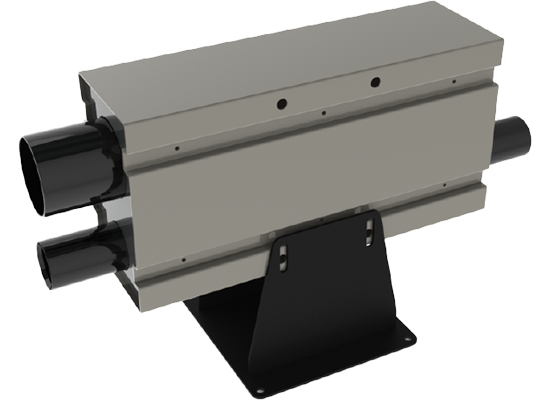

整列機と併用して使用する、空気混合部です。強風とボールを効率的に合流させホースによる送球を実現します。最大限の風圧を活かすために送風管は送球ホースより大きなサイズを使用。送球ホースはφ60を使用します。

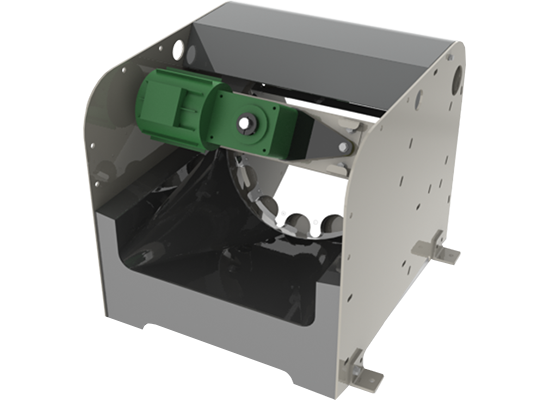

整列部はギヤ型の円盤形状で、連続的に装填しつつボールの山を崩すので効率的。送風機も1.5kw 相当で十分の送球能力を発生する低コスト送球装置です。
真空送球用タンク
長距離・高低差のあるボール送球にすぐれた能力を発揮する、吸込方式ボール搬送用の大型機密保持タンクです。
従来型と違い、角型・ステンレス鋼を採用した大型タンクです。搬送困難な環境でも、低コスト搬送・長距離搬送を実現します。
仕様
| サイズ | 幅780mm × 奥行780mm × 高さ1,300mm |
|---|---|
| 収納部 | 幅700mm × 奥行700mm × 高800mm 相当 |
| 最大収容能力 | 3,000球 |
| 送球能力 | 通常8,000球 / 時間 |
| メンテナンス | 天面部が開閉 |

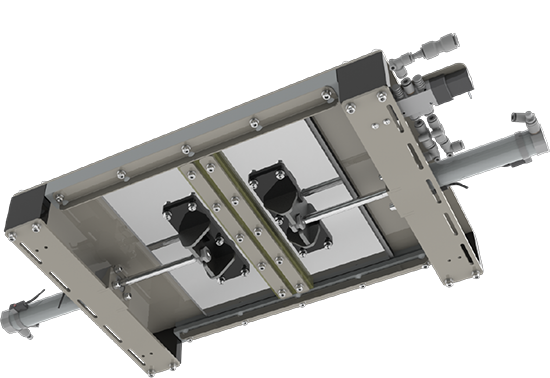

【真空送球用タンク共通の機密型開閉口】
幅560 × 高380 × 高80 開口240 × 240
平均板厚5.0mm の鋼板製扉
エアシリンダー駆動方式で安定した開閉動作を実現し、高耐久を誇ります。
